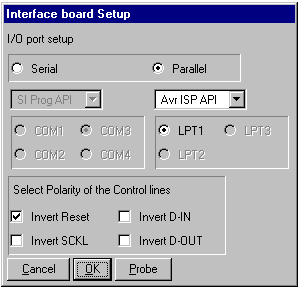

Dnes již klasické zapojení ISP programátoru, pro některé procesory ATMEL vybavené ISP rozhraním pro zavádění programu. Zapojení konektoru pro připojení procesoru má stejné rozvržení jako zkušební deska uveřejněna na mých stránkách. ISP programátor a zkušební desku používám s programem PonyProg. Nastavení programu provedeme v položce Setup dle následujícího obrázku.

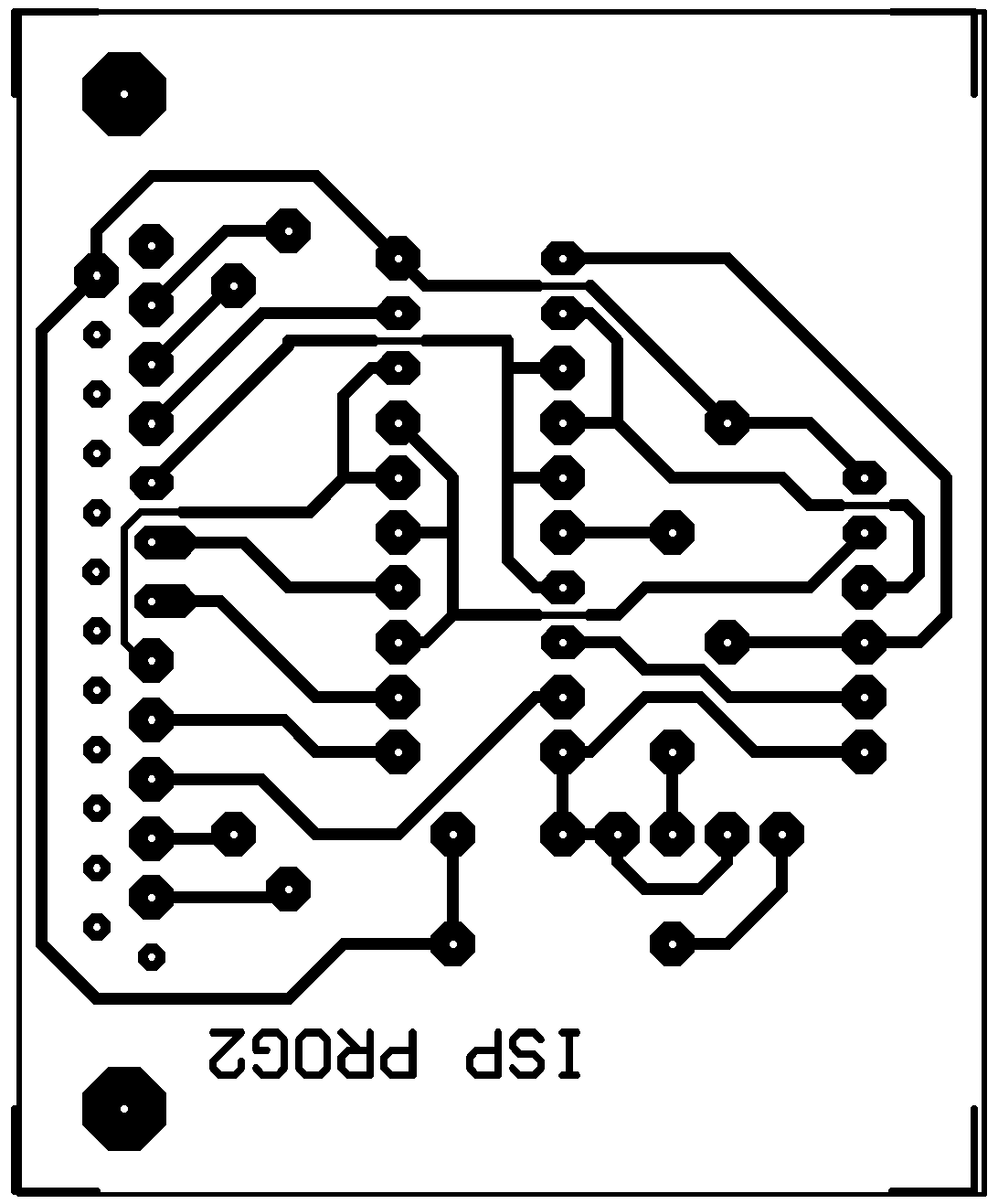

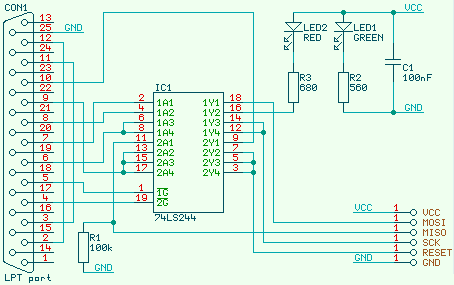

Schéma, plošný spoj a předloha plošného spoje ve velkém rozlišení::



Desku Vám vyrobí např firma SEMACH.

Návrh desky je proveden ve Formice a jde otevřít i v demoverzi.

Zde si můžete stáhnout schéma, předlohy pro desku ve formátu GIF a i soubory do Formiky.
Podklady pro desku jsou zcela volně k dispozi, pokud ji bude někdo vyrábět ve více kusech, tak bych také jednu přivítal.
