Úprava konektoru, aneb jak jsem objevil "Ameriku" a ještě málem ušetřil.
Po mnoha letech jsem vytáhnul dálkové ovládání pro modely a zjistil že se používají "trochu"
jiné konektory. Po zakoupení originálního konektoru HITEC jsem zjistil že je to nějaké
podobné něčemu co znám.
Postavil jsem si model remorkéru
MONAKO I podle stavebního návodu
na stránkách MO-NA-KO
Ze skříně jsem vytáhl a oprášil dálkové ovládaní, stařičkou modelu. A pěkně si zajezdil.
Moji kluci začali také stavět, mírně pozměněnou variantu.
Takže k narozeninám bylo rozhodnuto, ať můžeme jezdit spolu, tak to bude nové dálkové ovládání.
Při instalaci a zkoušení nového rádia jsem různě prohazoval serva, regulátory,
napájení atd. A neustále přehazoval konektory. Modela totiž do svých přijímačů
používá vlastní typ konektorů nekompatibilních s čímkoliv.
Proto jsem se rozhodl že vyrobím redukce z Modela na HITEC.
Po zakoupení konektorů kompatibilních HITECem jsem se jal vyrábět redukce, na
jedné straně Modela vidlice a na druhé straně HITEC vidlice. Když se to vše
spolu povalovalo po stole zaujaly mne HITEChovské konektory a silně mi něco
připomínaly. Vyhrabal jsem staré konektory používané v PC pro připojení
reproduktorku a tlačítek a ejhle skoro ono. Jenže tyto konektory nejdou zasunout
do přijímače HITEC, no šly by při použití násilí, ale přeci nebudu ničit novou věc.
Tak jsem zakoupil v GM elektronik konektory KONPC-SPK-3 a jal se je studovat,
porovnávat s konektory HITEC. V podstatě jsou stejné jen HITEC mají sražené hrany,
které vytvářejí klíče pro správné zasunutí. Tak jsem vzal nůž a hrany srazil v
potřebné délce a míře. Hrany neřežeme, ale oškrabáváme jde to velmi rychle, rychleji
než připojení jednoho pinu Výsledek je více než uspokojující, funkce bezvadná. Konektory můžete
porovnat na fotografiích.

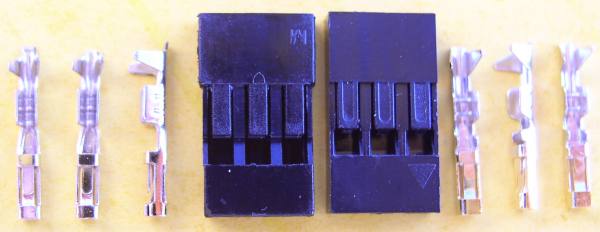

Originál piny a tělo konektoru HITEC a tělo a piny konektoru KONPC-SPK-3.

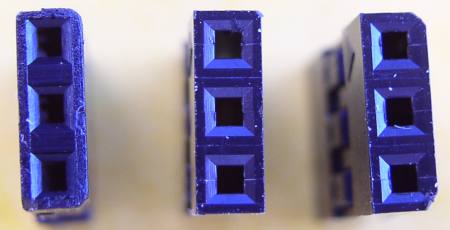

Originál HITEC, neupravený a upravený KONPC-SPK-3.
Takže k čemu to je dobré, proč si nekoupit originál? Originál koupený v modelářské prodejně
stojí cca 20 kč, neoriginál vhodný pro úpravu, koupený v GM stojí 3,50 kč + 10 sekund práce.
Kvalita a provedení při posouzení okem je srovnatelná. Možná že jsem objevil "Ameriku", ale na inetu
jsem popis úpravy nenašel, asi jsem špatně hledal.
No a kyž jsem tak pozoroval to svoje veledílo,tak jsem dostal nápad že
bych nevyráběl žádné redukce, ale vyměnil konektory v přijímači Modela za konektory
HITEC. Tak jsem se vypravil opět do modelářské prodejny, ale kolíky se prodávají pouze
na kabel v GM jsem tedy zakoupil koliky S1G40, je to 40 kolíků za 8 kč. Kolíky jsem proměřil
a porovnal se zakoupenou vidlici HITEC. Jsou použitelné a zaměnitelné.
Tak jsem se do toho vrhnul. Rozebral jsem přijímač, vypájel původní
konektory. Vzhledem k tomu že rozteč původních konektorů je 5 mm a nové mají 2,5 mm
je nutno navrtat nové díry mezi díry pro signál a díry pro mínus napájení. Dále
odstraníme části měděné fólie v blízkosti nových děr. Zapájíme kolíky do původních
děr, chce to trochu více cínu původní díry jsou dost velké. Na prostřední kolíky
přivedeme pomocí vodiče plus napájení a jeto.
A jak jsem málem ušetřil? No prostě projetý benzín za nákupem konektorů za 3 kačky,
kdybych koupil originály hned na poprvé tak to vyjde na peníze nastejno.
Úprava přijímače modela? Asi bude bezpečnější koupit nový přijímač, do drahého
modelu to cpát nebudu.
