RCS-01, podruhé.

Zde je popsána drobná modifikace spínače osvětlení pro dálkově ovládané modely. Modifikace spočívá v úpravě plošného spoje a vyvedení některých signálů z procesoru na kolíky pro lepší připojení při programování.


Krátký popis:
Spínač slouží pro spínání až osmi výstupů, např. postupné rozsvěcení osvětlení lodi a podobně. Na výstupech je sou použity SMD tranzistory což omezuje spínaný proud na cca 200mA. Pokud tedy chcete spínat větší proudy musíte použít desku plošných spojů uvedenou v původním článku. V původním článku jsou uvedeny i veškeré další podrobnosti ke stavbě a programování procesoru. Zde uvádím pouze odlišnosti od původní konstrukce a nějaké drobnosti.

Proč nová deska?:
Původní osazená deska skončila v MONAKU-I, vzhledem ktomu že tam občas zavazela a pletla se při výměně baterky, tak nakonec za použití pistole s tavným lepidlem skončila přilepená na stropě nástavby. No a do nové lodi budou taky světélka, tak je třeba vyrobit novou.Původní desku jsem překreslil. Jsou použity tranzistory SMD, nepotřebuji spínat proud větší jak 200mA. Procesor zůstal v pouzdu DIP a v patici aby v případě jeho smrti šel jednoduše vyměnit. Odpory v sérii s LED diodami jsou v klasickém provedení, aby se daly měnit a případně nahradit větší watáži. Ještě jsou přidány piny pro připojení programátoru, ale ty nejsou pro provoz nutné.


Takže ke stavbě:

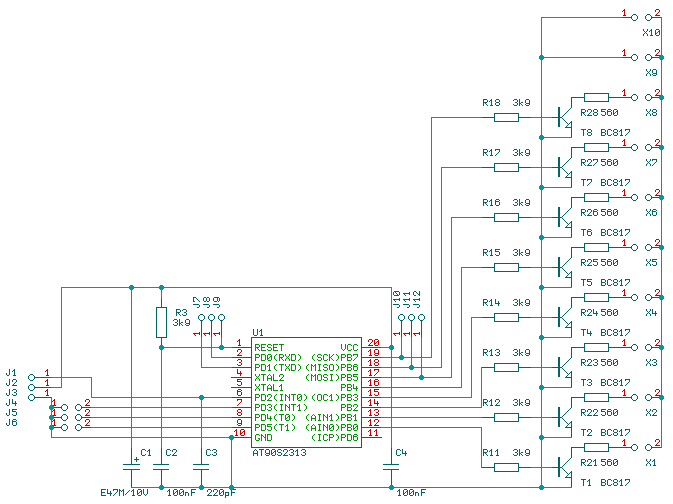

Schéma:

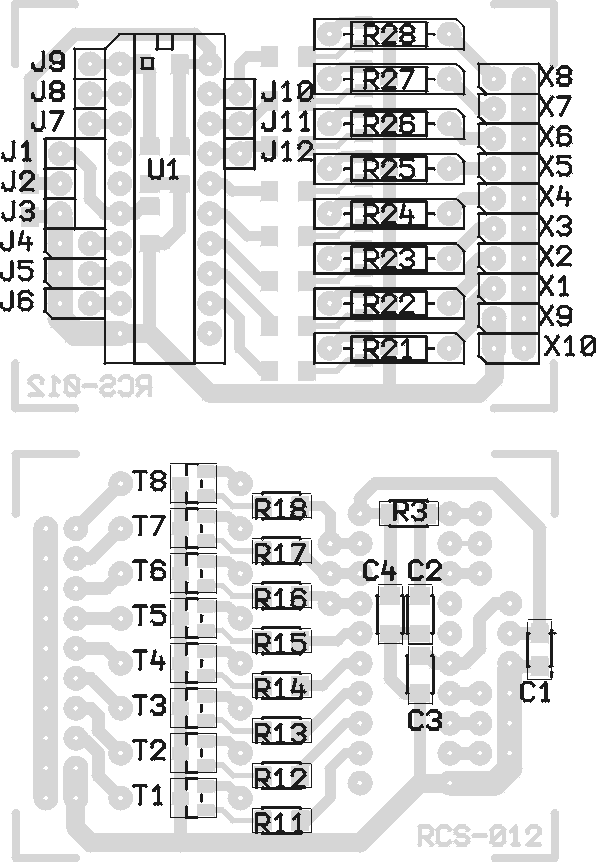

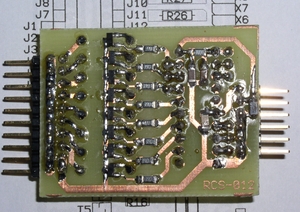

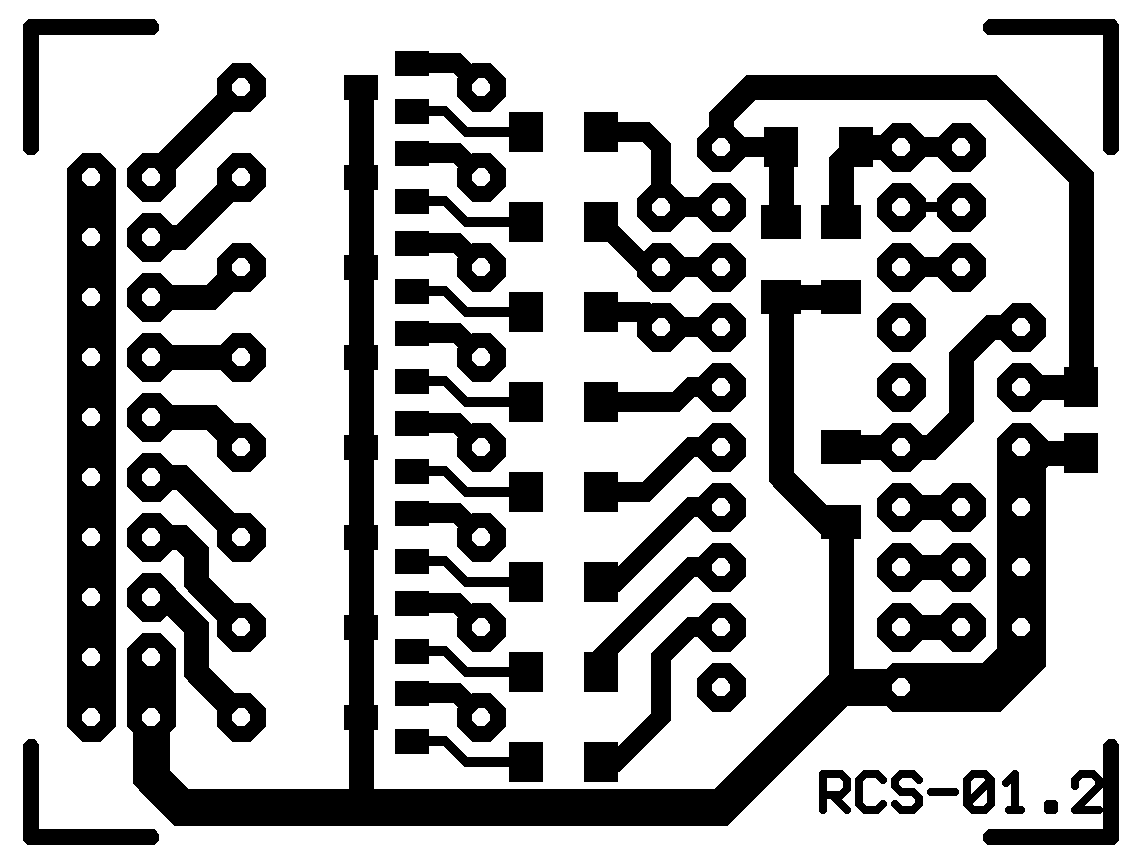

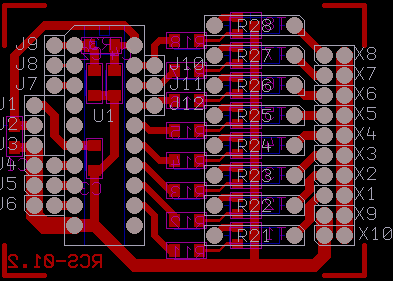

Plošný spoj:
- -
Pro stavbu potřebujme plošný spoj. Plošný spoj jsem kreslil v programu Formica. Program je ve verzi pro 40 součástek ke stažení na www.formica.cz . Bohužel spínač obsahuje více součástek než s kolika je možno pracovat ve volné verzi.
Zde jsou ke stažení jak originální soubory do fomiky tak i vygenerované soubory pro jiné programy.

Součástky:

Na pozicích odporů 21-28 je možno použít drátové propojky nebo rovnou vhodné odpory pro napájení LEDek. Tento odpor si můžeme vypočítat na stránce, kde je i popis výpočtu jeho hodnoty.
Součástky jsou vypsány z katalogu GM, ale samozřejmě se dají koupit i jinde.

Verze HW 1.2



Hodnota Typ Počet Pozice Cena
3k9 Odpor SMD 1206 9 R11-18, R3 18,00
560 ? Odpor 0207 8 R21-28 8,00
100nF Kondenzátor SMD 1206 2 C2, C4 5,00
220pF Kondenzátor SMD 1206 1 C3 2,50
4u7/16V Kondenzátor radiální 1 C1 2,00
MLW20A Konektor 1 X1-10 11,50
S2G20W Konektorové kolíky 1 J1-J6 5,00
S1G10W Konektorové kolíky 1 J7-12 5,00
BC817-250 Tranzistor 8 T1-8 16,00
SOKL20 Patice obyč. 1 U3 3,00
ATTINY2313-PI Procesor 1 U3 52,00




128,00






Software:

Software pro procesor a jeho naprogramování je popsáno v původním článku. V současné době mne můj syn požádal o úpravu, tak aby při různých polohách, či kroku, svítily různé kombinace LEDek, ješte zvažuji o doplnění o nějaké blikání, ale to ještě nemám rozmyšleno. Takže pokud máte někdo nějaký návrh sem sním. Až bude nová verze hotova tak ji určitě dám k dispozici na MO-NA-KO.


Drobnost?:
V původním článku je chyba v obrázku s plochým kabelem a připojením ledky. U vodičů je špatné označení plus a mínus, je prohozeno. V tabulce nad obrázkem je to dobře. Doufám že to nikomu nezpůsobilo problémy. Obrázek jsem již opravil, správně je plus dole
Ke stažení, download:

Původní článek o spínači, předchozí HW verze.

Schéma.
Schéma ve Formice.
Osazovačka.
Osazovačka v Corel-8.
Plošný spoj ve Formice.
Program pro procesor ver. 1,0 .

Program PonyProg.
