Ovládání serv pomocí PC.

Při opravě modelu letadla FIT jsem potřeboval pohybovat se servy a nechtělo se mi vytahovat přijímač z mého MONAKA. Vzpomenul jsem si, že jsem kdysi realizoval plošňáček pomocí něhož se dají serva ovládat z PC po sériové lince.

Popis:
Před mnoha lety jsem hledal procesor, který by nahradil mojí oblíbenou 8051. Vybral jsem si procesory AVR od firmy ATMEL. Dlouhou dobu jsem váhal s přechodem, až jednou jsem na internetu narazil na konstrukci, která pomocí povelu z PC umožňovala pohybovat s modelářskými servi. Původní určení bylo pro robotiku. Co mě však na konstrukci zarazilo, byla cena za jakou autor prodával naprogramovaný procesor, 100USD. Rozhodl jsem se tedy že zkusím naprogramovat stejnou aplikaci, abych se přesvědčil zda program má opravdu takovou cenu. Takže tuto první aplikaci s procesory AVR jsem zvládl za víkend, nejvíc práce dalo správně spočítat časování. Ještě jsem napsal jednoduchou aplikaci pomocí které se z PC dalo servo ovládat. Po vyzkoušení na servu modela zapadla deska na dno šuplíku.

Na podzim jsme koupili stavebnici letadla Elektro Trenér od fa. Reichard. Můžeme doporučit všem kteří chtějí nějaké hodné letadlo do začátku. Použili jsme servo které Lukáš vyhrál na TT v Jinolicích a dokoupili další. Po krátkém zalétu jsme nalétali asi dvacet letů, po půl hodině na jednu baterku. Při střídání v ovládání, když jsem jen koukal jak to krásně léta jsem si vzpomněl, že někde ve sklepě leží FIT letadlo klasické konstrukce, které po pádu má vytrhaný vnitřek od baterky, která, když letěla ven tak sebou vzala vše, přepážky, kolíky, serva, kabinu. Vše roztloukla na drť a vyhodila ven. Ještě se vylomila náběžka na křídle. Rozhodl jsem se že jej přes zimu opravím. Tak se stalo a nyní čeká až bude ten pravý okamžik pro jeho zalétání. Doufám že se hned po prvním startu nepromění v hromadu třísek.

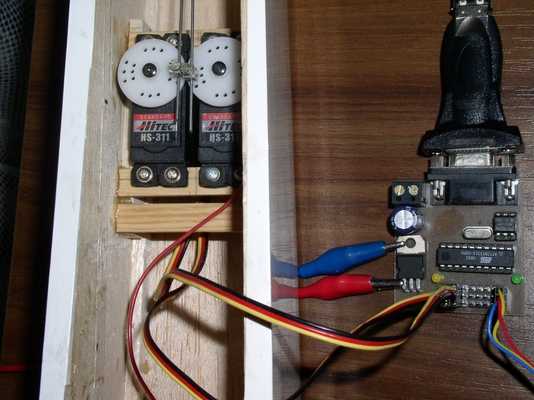

Při opravě jsem potřeboval usadit serva a seřídit chod kormidel, jelikož všechno vybavení jsem měl namontováno v MONAKU, doufajíc že mírná zima dovolí nějaké poježdění, tak jsem nechtěl vytahovat nic z elektroniky. Vzpomenul jsem si na výše uvedeno konstrukci, prohledal šuplíky a našel. Jenže bez procesoru kterým byl původně AT90S1200, ten jsem nahradil AT90S2313, a nakonec zjistil že jako náhrada se již vyrábí pouze jen ATtin2313, takže ještě jedou upravit program.

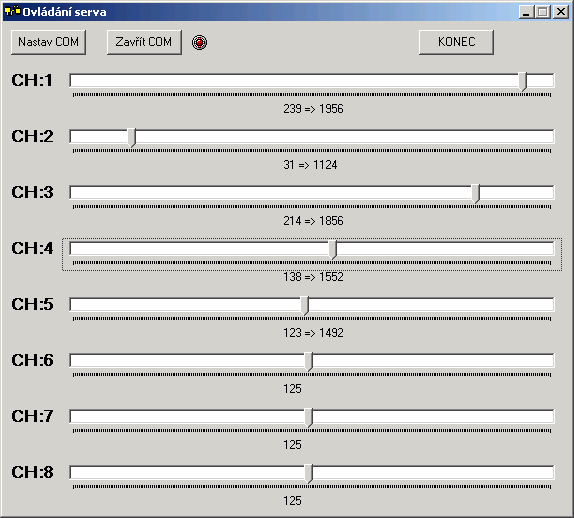

Ještě jsem upravil program na PC, kde v původní verzi byl pouze jeden posuvník a vždy se muselo vybrat s kterým servem se má pracovat. Nyní program obsahuje osm posuvníku pro každé servo jeden. Pod posuvníky se zobrazuje číslo které se odesílá v komunikačním protokolu a za ním čas trvání impulzu v mikrosekundách.

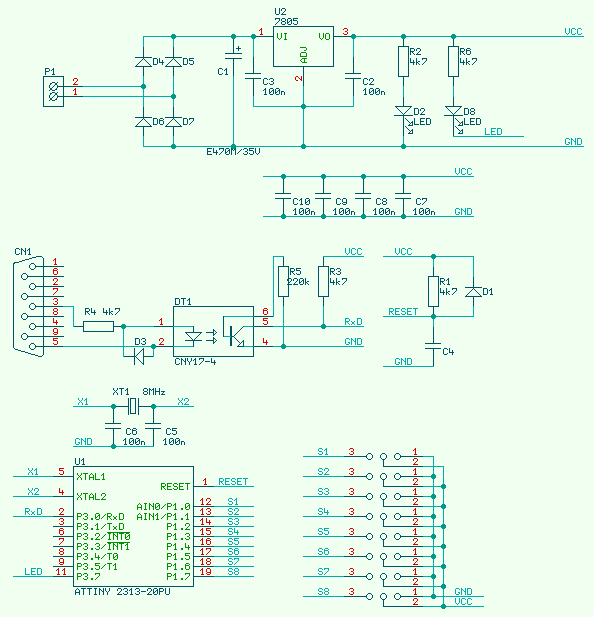

Schéma:

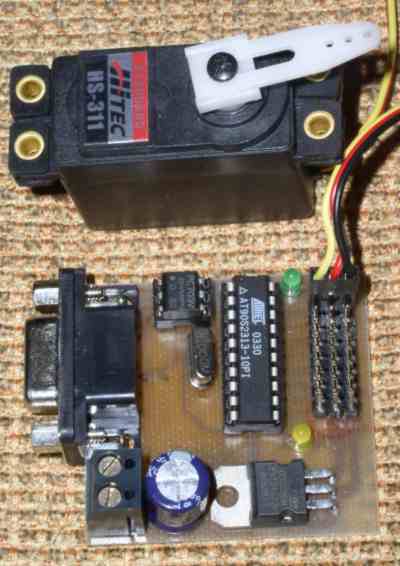

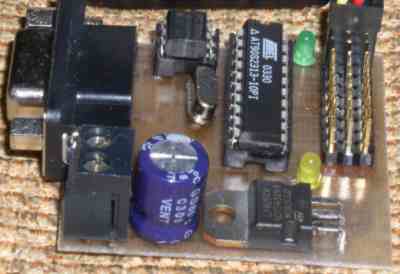

Plošný spoj:




Pro stavbu potřebujme plošný spoj. Plošný spoj jsem kreslil v programu Formica. Program je ve verzi pro 40 součástek ke stažení na www.formica.cz .


Zde jsou ke stažení jak originální soubory do fomiky tak i vygenerované soubory pro jiné programy.

Součástky:

Součástky jsou použity smíšené, něco klasika něco SMD, tak jak mi to pasovalo a něco bylo i v šuplíku. vyskytují se zde i součástky velikosti SMD 0805,ale nemusíte se bát jejich rozměrů jdou dobře osazovat i ručně. Součástky jsou vypsány z katalogu GM, ale samozřejmě se dají koupit i jinde. Krystal je v nízkém pouzdře Procesor raději osaďte do patice. Vzhledem k zjednodušenému připojení na RS232 (COM) se může stát, že pro některé počítače bude nutno vyzkouše, vybrat, jinou hodnotu R4.

Seznam součástek, jak jej generuje Formica.
Reference                  Pcs   Part Name           Value          Package   Comment
-------------------------------------------------------------------------------------

C1                   ...     1 x E470M/35V           E470M/35V      CR100
C2, C3, C5, C6,
C7, C8, C9, C10      ...     8 x C                   100n           0805
C4                   ...     1 x C                   10nF           0805
CN1                  ...     1 x CAN9Z90             CAN9Z90        CAN9F
D1, D3, D4, D5,
D6, D7               ...     6 x D                   1N4007SMD      SOD80C
D2, D8               ...     2 x LED                 LED3mm/1mA     LEDC
DT1                  ...     1 x 4N25                CNY17-4        DIP6
J1, J2, J3, J4,
J5, J6, J7, J8       ...     8 x J3.1S               S1G3           S1G3
P1                   ...     1 x ARK500/2            ARK500/2       ARK500_2
R1, R2, R3, R4,
R6                   ...     5 x R                   4k7            0805
R5                   ...     1 x R                   220k           0805
U1                   ...     1 x 2313            ATtiny2313-20PU    DIP20
U2                   ...     1 x 7805                7805           TO220
XT1                  ...     1 x XTAL                8MHz           XHC18V

Software:

SW nahrajete do brouka a ješte je nutno nastavit konfigurační bity pro externí krystal. CKSEL=1101, SUT=11.
Program v PC po spuštění vyžaduje nastavení COMU a jeho otevření. Ostatní parametry není nutno měnit.


Ke stažení, download:

ZIP se vším potřebným
