Ovládání externích zařízení přes sériový port a Delay( )

Počítač může sloužit nejenom jako chytrý psací stroj nebo kalkulačka, ale může ovládat i jiná zařízení k němu připojená. Pokud zprostředkujeme počítači vhodné vstupy a výstupy, můžeme počítač použít k měření, regulaci či ovládání jiných přístrojů a zřízení.

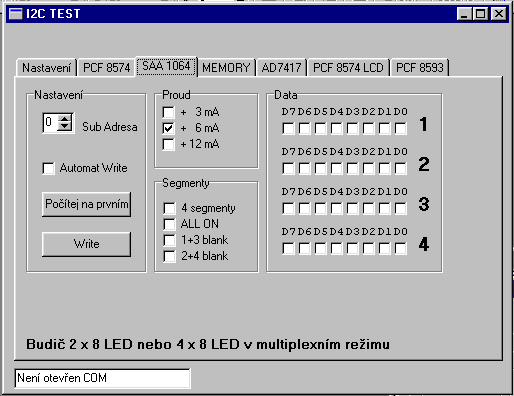

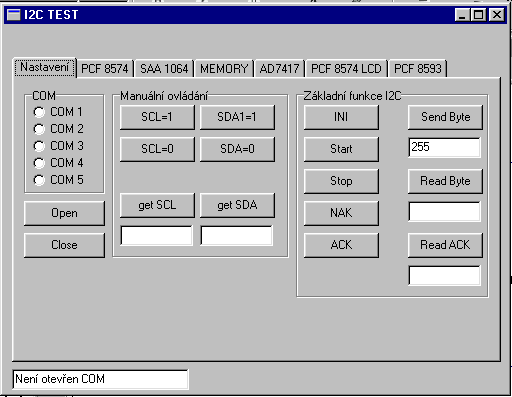

Pro tento účel, pokud pomineme speciální desky, se jeví nejlepší k použití standardní rozhraní tiskárny a sériových linek. Pomocí programového vybavení a vhodného hardware připojeného na standardní porty můžeme svůj počítač rozšířit o vstupy, výstupy, připojit AD převodník a pomocí něho měřit napětí, proudy snímat výstupy různých snímačů a čidel, případně připojit externí LCD displej. Příklady jednoduchých zařízení je možno najít na stránkách I2C Školky.

Port tiskárny - poskytuje 8 datových linek pro vstup nebo výstup dle režimu portu a několik vstupních a výstupních linek.
Sériový port - poskytuje 5 vstupních a 3 výstupní linky.

Pro seznámení s prací s těmito porty pod DOSem doporučuji knihu „Využití rozhraní PC“ od Burkhard Kainka. V této knize je dobře a podrobně popsáno použití portů na různých příkladech. Příklady uvedené v knize jsou napsány v Turbo Pascalu a v Basicu.

Pokud chceme používat porty pod operačním systémem Windows existuje obdobná kniha „Využití rozhraní PC pod Windows“ od stejného autora. Probírá obdobné příklady jako pod DOSem, jen jako programovací jazyky jsou použity DELPHI a Visual Basic.

Dále je popisováno jen ovládání sériových portů..
Tyto jsou ve většině počítačů dva a využit je většinou jen jeden pro myš, případně žádný pokud je myš připojena přes zásuvku PS2 nebo přes USB. Dalším důvodem pro použití sériových portů pod Windows je jejich přímá podpora systémem mnoha funkcemi. Není zde popsáno využití sériových komunikačních portů v jejich základním použití, to je pro sériovou komunikaci, ale využití vstupu a výstupu v bitovém režimu. Pokud budeme chtít použít sériové porty pro sériovou komunikaci, bude nejlepší využít komponenty pro komunikaci, např: „ComPort Library“ od Dejan Crnila

Na Sériovém portu jsou k dispozici jsou tyto linky:
Vstupní
CTS
DSR
DCD
RING

Výsupní
RTS
DTR
TX

Pokud nevíte jak jsou jednotlivé linky rozloženy na konektoru, můžete se podívat na článek o rozhraní RS232na HW.CZ.



PortCom.h - hlavičkový soubor
#ifndef header_PortCom
#define header_PortCom

#include
#include
#include
//--------------------------------------------------------------------------//
bool OpenCom(int CisloComu);
void CloseCom(void);
void Wait_us(unsigned __int64 prodleva);
void CloseI2C(void);
void SetDTR(bool x);
void SetRTS(bool x);
void SetTX(bool x);
bool GetCTS(void);
bool GetDSR(void);
bool GetRing(void);
bool GetRLSD(void);
void Wait_us(unsigned __int64 prodleva);
void Wait_ms(int prodleva);

#endif



PortCom.C - funkce pro přístup a čtení linek seriového poru.
#include "PortCom.h"

HANDLE ComHandle;       //Handle pro COM

//--------------------------------------------------------------------------//
// Otevr COM port pro dalsi pouziti
bool OpenCom(int CisloComu)
{
  char JmenoComu[6];

  CloseHandle(ComHandle);
  sprintf(JmenoComu,"COM%i",CisloComu);
  ComHandle=CreateFile(JmenoComu,GENERIC_READ|GENERIC_WRITE,
                          0,NULL,OPEN_EXISTING,0,NULL);
  if(ComHandle==INVALID_HANDLE_VALUE) return (0);
  else return (1);
}
//--------------------------------------------------------------------------//
// Uzavre COM port
void CloseCom(void)
{
  CloseHandle(ComHandle);
}
//--------------------------------------------------------------------------//
// Podle predaneho parametru nastavi DTR
void SetDTR(bool x)
{
  EscapeCommFunction( ComHandle,x ? SETDTR : CLRDTR );
}
//--------------------------------------------------------------------------//
// Podle predaneho parametru nastavi RTS
void SetRTS(bool x)
{
  EscapeCommFunction( ComHandle,x ? SETRTS : CLRRTS );
}
//--------------------------------------------------------------------------//
// Podle predaneho parametru nastavi TX
void SetTX(bool x)
{
  EscapeCommFunction( ComHandle,x ? SETBREAK : CLRBREAK );
}
//--------------------------------------------------------------------------//
// Nacte stav vstupu CTS
bool GetCTS(void)
{
  DWORD ModemStatus;
  GetCommModemStatus(ComHandle,&ModemStatus);
  ModemStatus=ModemStatus & MS_CTS_ON;
  return ((bool)ModemStatus);
}
//--------------------------------------------------------------------------//
// Nacte stav vstupu DSR
bool GetDSR(void)
{
  DWORD ModemStatus;
  GetCommModemStatus(ComHandle,&ModemStatus);
  ModemStatus=ModemStatus & MS_DSR_ON;
  return ((bool)ModemStatus);
}
//--------------------------------------------------------------------------//
// Nacte stav vstupu RING
bool GetRing(void)
{
  DWORD ModemStatus;
  GetCommModemStatus(ComHandle,&ModemStatus);
  ModemStatus=ModemStatus & MS_RING_ON;
  return ((bool)ModemStatus);
}
//--------------------------------------------------------------------------//
// Nacte stav vstupu RLSD
bool GetRLSD(void)
{
  DWORD ModemStatus;
  GetCommModemStatus(ComHandle,&ModemStatus);
  ModemStatus=ModemStatus & MS_RLSD_ON;
  return ((bool)ModemStatus);
}
//--------------------------------------------------------------------------//
// Prodlevu v mikrosekundach
void Wait_us(unsigned __int64 prodleva)
{
 unsigned __int64 frekvence,citac,stop;
  QueryPerformanceCounter((LARGE_INTEGER *)&citac);
  QueryPerformanceFrequency((LARGE_INTEGER *)&frekvence);
  stop=((prodleva*frekvence)/1000000)+citac+1;
  while  (stop>citac) QueryPerformanceCounter((LARGE_INTEGER *)&citac);
}
//--------------------------------------------------------------------------//
// Prodleva v milisekundach
void Wait_ms(int prodleva)
{
 int stop ;
  timeBeginPeriod (1);
  stop = timeGetTime() + prodleva;
  while (stop>timeGetTime ());
  timeEndPeriod (1);
}
//---------------------------------------------------------------------------


Vlastní program, bliká na DTR COM1:
#include
#include "PortCom.h"

//---------------------------------------------------------------------------

int main(int argc, char* argv[])
{
  OpenCom(1);
  while (1)
  {
    SetDTR(true);
    Wait_ms(200);
    SetDTR(false);
    Wait_us(200000);
  }
}
//---------------------------------------------------------------------------
